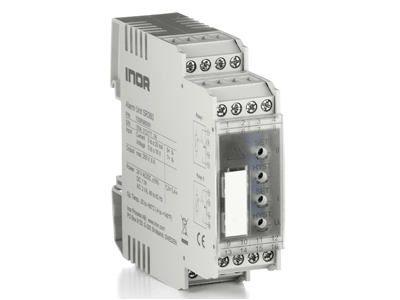

Alarmeenheid met stroom- en spanningsingang en dubbele relaisuitgangen - Inor

De SR360 is ontworpen voor het bewaken van stroom- en spanningssignalen in de procesindustrie. Twee uitgangsrelais met individueel instelbare uitschakelfuncties zijn beschikbaar. LED's aan de voorkant geven de alarmstatus en de juiste voeding aan.

  • Stroom- en spanningsingang
  • Twee relaisuitgangen met onafhankelijke schakelfuncties
  • Monostabiele relais
  • SPDT-relais met schakelcapaciteit van 6 A
  • Hoge configuratieflexibiliteit met DIP-schakelaars
  • Niveaus en hysterese van voren instelbaar
  • Drie LED's aan de voorkant voor indicatie en controle van de stroomvoorziening
  • 4 kV isolatie tussen input, output en voeding
  • Beschermende scheiding volgens EN 50178
  • Universele 24 V AC- en DC-voeding
  • Montage op DIN-rail

Technische specificaties

Ingang

  • Ingangsstroom: 0 (4) tot 20 mA of ± 20 mA (schakelaar selecteerbaar)
  • Ingangsimpedantie: 5 Ω
  • Maximale overbelasting: 200 mA
  • Ingangsspanning: 0 tot 10 V of ± 10 V (schakelaar selecteerbaar)
  • Ingangsimpedantie: 1 MΩ
  • Maximale overbelasting: 250 V

Uitgang, Relais 1 & 2

  • Relaiscontacten: 1-polig omschakelcontact (SPDT)
  • Contactvermogen: 250 VAC / DC, 6 A, 1500 VA
  • Relaisfunctie: Monostabiel, Normaal actief of passief (schakelaar selecteerbaar)
  • Alarmfuncties, relais 1: Hoog / Laag alarm (schakelaar selecteerbaar)
  • Alarmfuncties, relais 2: hoog / laag alarm of stroomuitval alarm (schakelaar selecteerbaar)
  • Alarmindicatie: alarmstatus aangegeven door gele LED
  • Reactietijd: Ca. 20 ms (opgelost)
  • Bedrijfstemperatuur: -20 tot +60 ° C / -4 tot +140 ° F

Galvanische isolatie

  • Ingang / voeding / relaisuitgangen: 4 kVAC, 1 min
  • Relais 1 / Relais 2: 2,5 kVAC, 1 min Stroomvoorziening
  • Spanning 24 VAC / DC ± 15%, 48 tot 62 Hz (AC-voeding)



  • Stroomverbruik AC: ca. 2 VA, DC: ca. 1 W
  • Typische nauwkeurigheid: Uitschakelpunt: ± 0,2% van het bereik
  • Montage: rail volgens volgens DIN EN 50022, 35 mm
  • Inor Process AB
