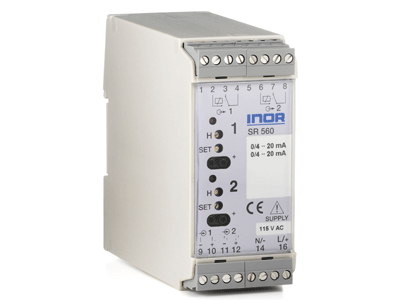

Tweekanaals alarmunit voor mA / V-signalen - Inor

De SR560 is ontworpen voor het bewaken van mA- of V-signalen in de procesindustrie. De twee kanalen zijn volledig onafhankelijk. De SR560 is speciaal ontworpen voor betrouwbare veiligheid zonder valse alarmen. Hoge configuratieflexibiliteit maakt aanpassing aan vereiste alarmfuncties mogelijk.

  • Twee volledig onafhankelijke geïsoleerde kanalen
  • Stroom- en spanningsingang
  • Betrouwbaar en storingsvrij veiligheidsalarm zonder vals alarm
  • Hoge configuratieflexibiliteit
  • Instelbare tijdsvertraging, hysterese en relaisfuncties
  • Beschikbaar voor AC- of DC-voeding
  • DIN-rail montage
  • Plug-in schroefklemmen

Technische specificaties

  • Aantal kanalen: twee, onafhankelijke selectie van ingangssignaal

Ingang

  • Ingangsspanning: 0 (0,2) -1 V, 0 (1) -5 V, 0 (2) -10 V
  • Ingangsimpedantie: 10 MΩ
  • Ingangsstroom: 0 (4) -20 mA (standaard)
  • Ingangsimpedantie: 51 Ω
  • Maximaal invoerniveau: 200% van het invoerbereik

Uitgang

  • Relais 1 & 2: één per kanaal 1-polig wisselcontact
  • Selecteerbaar Hoog of Laag alarm: Jumpers op PCB (standaard: Hoog)
  • Instelbaar alarminstelpunt: 15-turn potentiometers / testconnectoren vooraan
  • Selecteerbare alarmvertraging: 0.4 s (standaard) of 2 s, veranderlijk op PCB
  • Verstelbare hysterese: 0,35% (standaard) tot 80% met 15 slagen aan de voorzijde
  • Selecteerbare normaal actieve of passieve functie: Jumpers op PCB (standaard: normaal actief)
  • Bedrijfstemperatuur: -20 tot +60 ° C / -4 tot +140 ° F

Galvanische isolatie

  • AC-versies:
    Ingang naar relaisuitgangen: 3 700 VAC, 1 min
    Ingang naar voeding: 3 700 VAC, 1 min
    Relaisuitgangen naar voeding: 3 700 VAC, 1 min
    Tussen kanalen: 1 500 VAC, 1 min

  • DC-versie
    Ingang naar relaisuitgangen: 1500 VAC, 1 min
    Ingang voor voeding: 1 500 VAC, 1 min
    Relaisuitgangen naar voeding: 1 500 VAC, 1 min
    Tussen kanalen: 1 500 VAC, 1 min

Stroomvoorziening

  • AC-versies:
    230 VAC, -15 .. + 10%, 45..75 Hz
    115 VAC, -15 .. + 10%, 45..75 Hz
  • DC-versie: 19 tot 60 VDC
  • Typische nauwkeurigheid: uitschakelpunt ± 0,1% van het bereik
  • Aansluitingen: insteekklemmen gestrand, ≤ 2,5 mm2, AWG 14
  • Montage: rail volgens volgens DIN EN 50022, 35 mm
